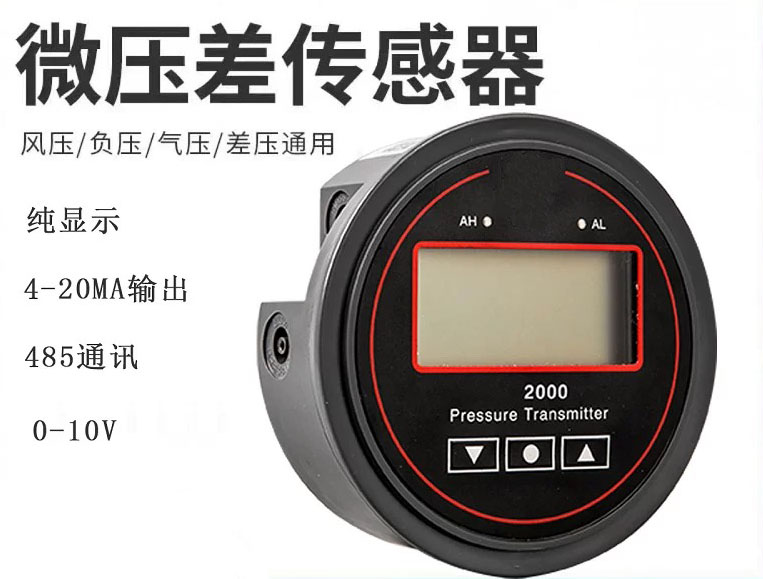

數顯微壓差表產品特點：

1、輸入電壓DC9-35V，電壓范圍寬

2、ABS外殼，安裝同機械表相同，更符合行業的安裝習慣。具有良好的抗沖擊性，不易變形等特點

3、±10000WDA超大量程。范圍內量程可定制

4、精度±1.0%FS。長期穩定性±0.5%FS/year

5、多種壓力可切換

6、直觀大屏LCD顯示

7、手動按鍵差壓零點校正

8、查看壓力值最低點和最高點量程

9、采用進口微壓傳感精密部件，精度更高，穩定性更好

10、全數字濾波處理電路，穩定性更強





數顯微壓差表應用特點

1、采用高精度MEMS傳感器及數字化技術，可以檢測正壓、負壓或壓差

2、可被廣泛用來測量風扇和鼓風機的壓力，過濾器阻力、風速、爐體通風、孔板造成的壓降，起泡系統的液位和增壓器或液壓系統的壓力

3、可用在醫療設備上監測血液和呼吸壓力

4、適用嵌入安裝、平面安裝等安裝方式

5、多種量程范圍、單位可選

6、無運動部件，防震動

7、同時具有超大超LCD顯示

8、標準精度高達±1% FS，可選±0.5% FS

9、按鍵功能：零點校準、單位切換、繼電器設置、量程校準

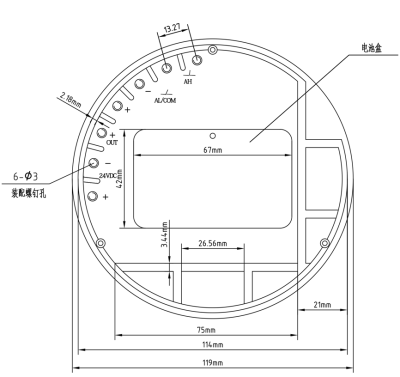

數顯微壓差表平面安裝 ：

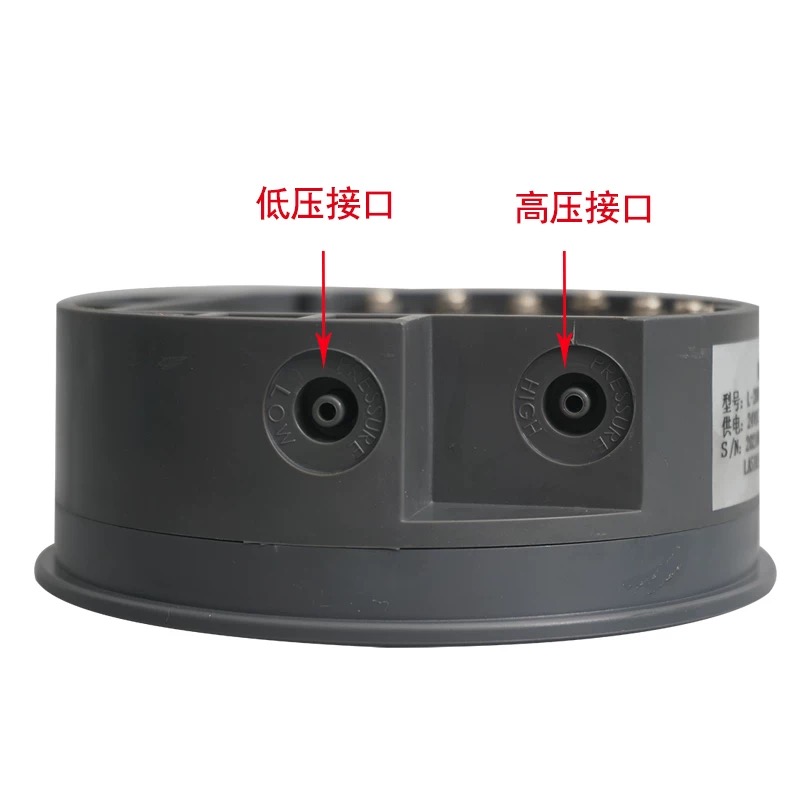

在需要安裝的表面上，在直徑為105mm的圓上鉆3個平均夾角為120度的孔，孔直徑在3~3.2之間（如上圖所示）。通過配件螺釘M3X8垂直安裝在表面上。選擇其中一對壓力接口連接導氣管，注意高/低壓口的區別，并保證用堵頭密封另一對壓力接口。

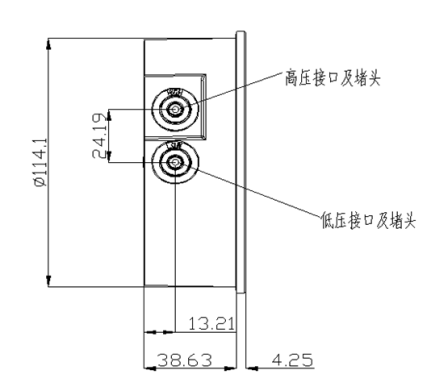

嵌入安裝：





在需要嵌入式安裝的板材上開一個孔，孔直徑在114.3~114.8mm之間，把產品嵌入，在背面安裝配件腳墊。通過M3.5X50自攻螺釘垂直固定在板材上，選擇其中一對壓力接口與導氣管可靠連接，注意高/低壓口的區別，并保證用堵頭密封另一對壓力接口。

數顯微壓差表注意事項

安裝及接線過程中應斷電操作。當使用24VAC電源時，建議使用獨立的變壓器。當與其它控制器、變送器或閥門驅動器等設備共用一個24VAC變壓器時，應確保極性(24V和GND)連接完全正確，否則會帶來不可預知情況，甚至損壞這些設備。

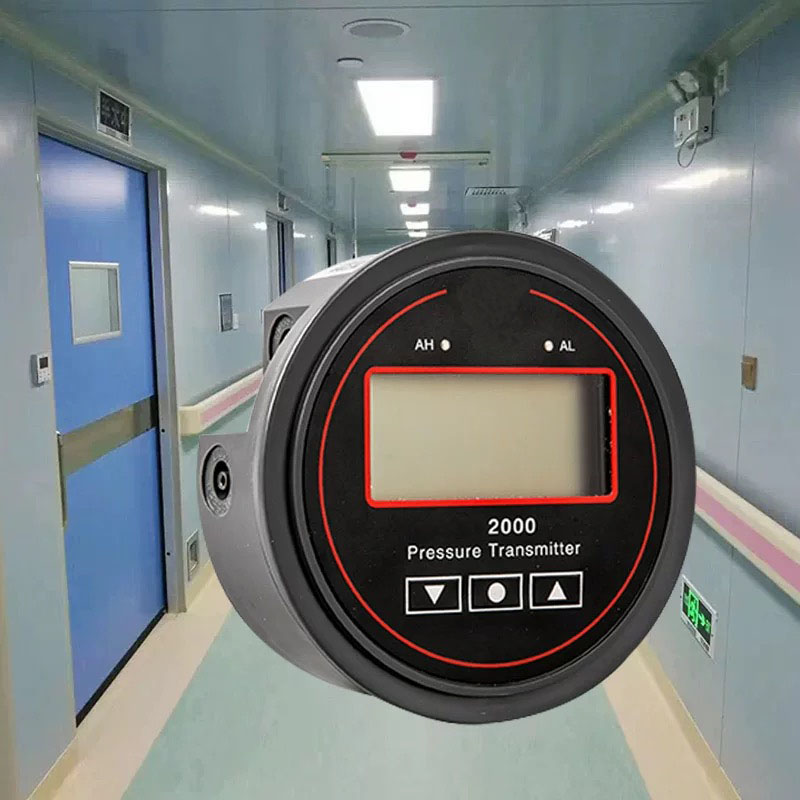

WD2000系列微差壓儀表采用進口高精度傳感器，擁有超強敏感性和長期穩定性，安裝方便，液晶顯示，讀數清晰準確。壁掛和嵌入式安裝可選，符合潔凈室，手術室等超凈環境的GMWD標準。
