多功能無線集中監測主機
多功能無線集中監測主機產品簡介
1.產品概述

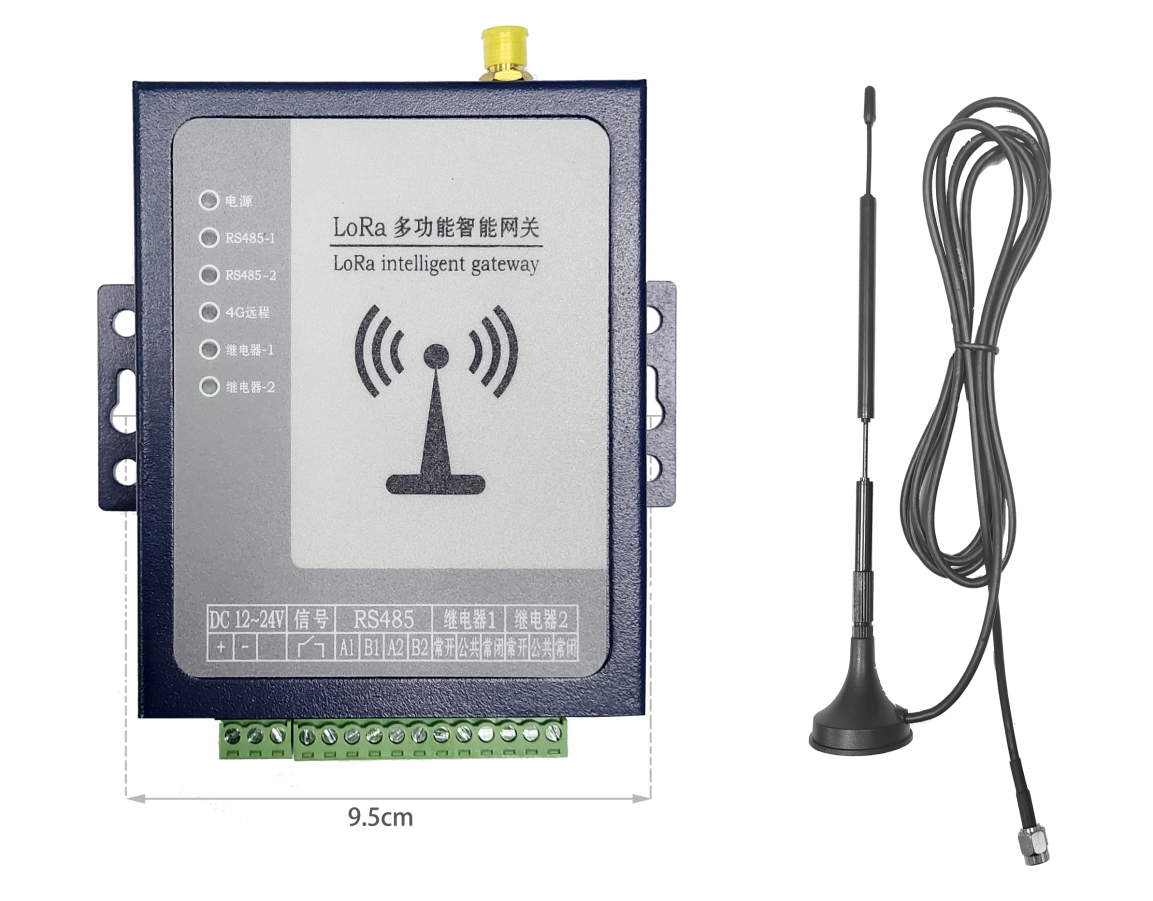

WDE500多功能無線集中監測主機主要由無線接收模塊、MCU數據處理單元、數據通信模塊等部分組成，通過LoRa 433M無線頻段同時接收不同類型的無線傳感器數據，如溫度、溫濕度、電流、振動等，形成統一監測網絡，并可通過RS485（有線）或4G網絡（無線）將數據上傳至云平臺或監測運行終端。
多功能無線集中監測主機功能特點
◆ 兩路獨立RS485通信；
◆ 多波特率設置；
◆ 兩路干接點繼電器報警；
◆ 多類型數據同時接收；
◆ 4G數據定制上傳；
多功能無線集中監測主機主要技術參數
|
與技術參數表
|
|
接收數據
|
可接收管理≤240路無線傳感器數據
|
|
參數設置
|
支持報警閾值、主機ID、傳感器ID、通信波特率設置
|
|
報警輸出
|
2組無源常開繼電器干接點
|
|
信號輸入
|
1路開關量輸入
|
|
通訊接口
|
2路S485通訊接口，標準Modbus-RTU協議，（可定制4G）
|
|
通訊波特率
|
4800、9600、19200、38400 bps
|
|
無線頻段
|
LoRa 433MHz
|
|
工作電壓
|
DC12-24V
|
|
工作溫濕度
|
-20℃～+80℃，≤95%RH,不結露，無腐蝕
|
|
尺寸與安裝方式
|
壁掛/導軌固定
|
多功能無線集中監測主機產品選型
|
產品名稱
|
型號
|
|
無線集中接收主機
|
WDE500（無顯示）
|
|
WDE2000（觸摸屏顯示）
|
|
WDE3000（可編程觸摸屏）
|

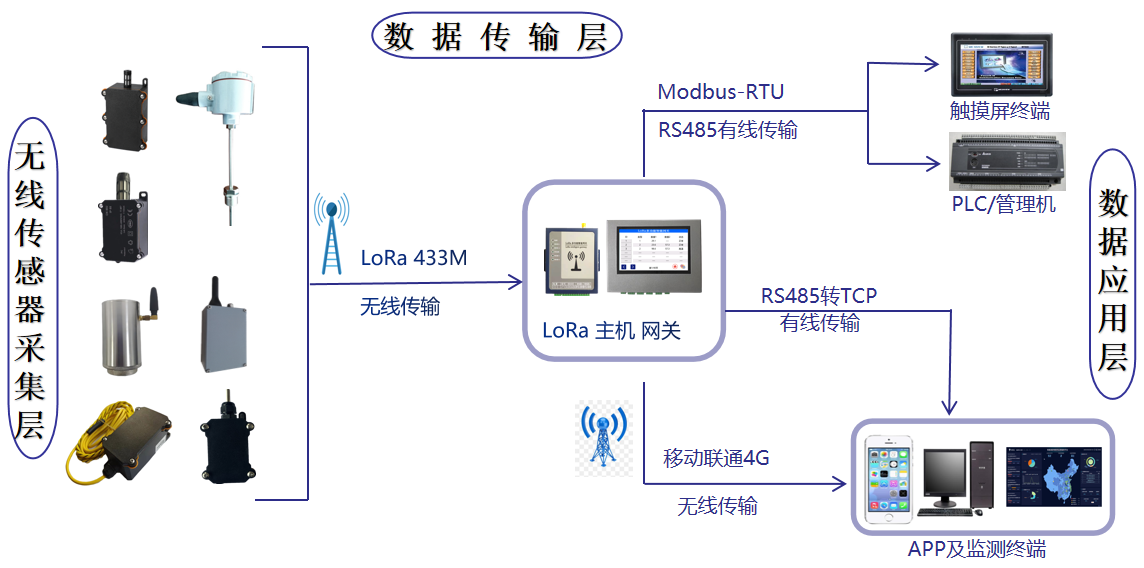

二、無線監測網絡架構
完整的無線數據監測網絡主要由三部分構成：無線傳感器采集層、數據傳輸層、數據應用層。
常用數據采集層傳感器有溫度、溫濕度、振動、電流、水浸、壓力、開關量等多種類型，多類型傳感器可同時通過433M無線網絡發送數據到同一個接收主機端，主機端接收數據經MCU單元打包處理后通過有線（RS485/TCP）或無線（4G網絡）兩種方式外傳數據至應用層，常見應用層如PLC、觸摸屏、電腦端上位機軟件、手機APP等。
 |
